Astuces pour le montage de la Creality Ender 3 V2
24/9/2021
La Creality Ender 3 V2 fait partie de nos imprimantes 3D les plus vendues. Bien que destinée aux débutants, il y a tout de même quelques points à prendre en compte lors de la mise en service. Je vous les dévoile pour que votre première impression se passe sans accroc.
L’Ender 3 V2 est une imprimante qui permet d’obtenir des impressions de bonne qualité. Elle constitue l’imprimante idéale pour les débutants. Néanmoins, le fait de devoir l’assembler peut en rebuter plus d’un. Ne vous inquiétez pas, le montage et la mise en service sont faciles si vous tenez compte de quelques éléments. Creality se charge également d’une partie du travail à votre place : vous n’avez pas besoin de serrer chaque vis individuellement, certains éléments sont préassemblés.
Je ne vais pas vous expliquer étape par étape comment assembler l’imprimante, les instructions de Creality le font déjà très bien. Mais je vous dirai à quelles étapes vous devez faire attention ainsi que les informations non communiquées dans le mode d'emploi. Vous pouvez également suivre ces étapes si vous avez déjà assemblé l’Ender 3 V2. Elles vous aideront peut-être à résoudre vos problèmes d’impression.
Mode lowrider désactivé

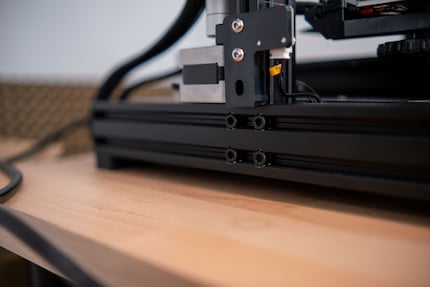

L’imprimante doit se trouver sur une surface stable pour que vos impressions 3D soient réussies. Elle n’est pas censée balancer comme une lowrider. L’Ender 3 V2 comporte quatre vis de chaque côté. Lorsque vous avez trouvé un emplacement définitif pour votre imprimante, vous devez les desserrer légèrement pour que l’Ender 3 V2 puisse s’adapter à la surface et se trouver parfaitement à plat. Dès que tout est stable, resserrez-les.
Axe Y sécurisé

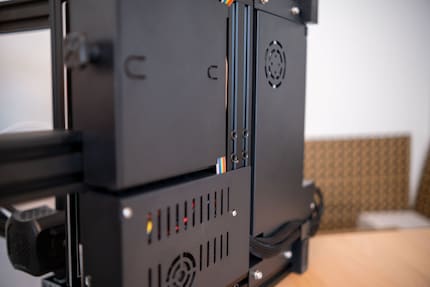

Si vous retournez l’Ender 3 V2, vous verrez quatre vis analogues à celles des côtés. Elles maintiennent l’axe Y avec fermeté et stabilité. Le lit d’impression se déplace d’avant en arrière sur ce dernier. Un trop grand jeu à gauche et à droite peut ruiner vos impressions. Par conséquent, vous devez bien serrer les quatre vis.
Sécuriser le lit d’impression

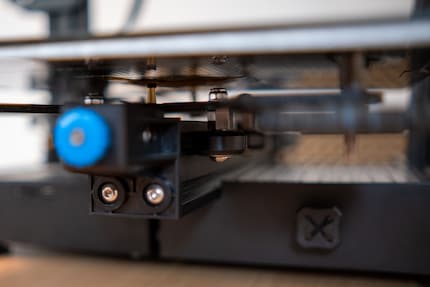

Il en va de même avec le lit d’impression. Ce dernier glisse sur deux rouleaux de guidage, chacun à gauche et à droite le long de l’axe Y. Ils ont pour rôle de garantir que le lit d’impression glisse proprement le long de l’axe Y, c’est-à-dire qu’il n’y a pas de jeu latéral. S’il y en a, vous devez resserrer les rouleaux de guidage. Il est cependant aussi possible que ces derniers soient trop serrés et que le lit d’impression puisse difficilement se déplacer vers l’avant ou l’arrière.
C’est la raison pour laquelle les deux rouleaux de guidage possèdent un écrou sur le côté droit, vu de l’avant, que vous pouvez utiliser pour les régler. En règle générale, si vous pouvez tourner légèrement les rouleaux de guidage et que le lit d’impression se déplace sans jeu latéral, il est correctement réglé.

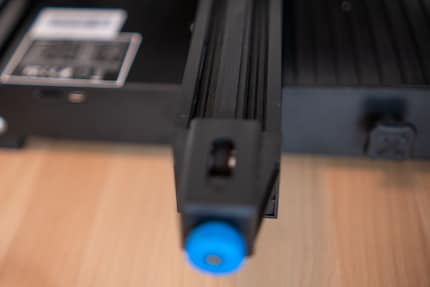

Si vous en avez terminé avec le lit d’impression, vous pouvez vérifier la courroie. Elle doit être centrée sur l’axe Y. Si ce n’est pas le cas, vous pouvez la desserrer avec la vis bleue à l’avant, la centrer et resserrer la vis. Si elle est centrée sur toute sa longueur, elle est correctement réglée.
Profilés de l’axe Z
Lorsque vous montez les profilés de l’axe Z , ne les serrez pas complètement. De cette façon, ils ont encore un certain jeu lorsque vous introduisez plus tard la superstructure de l’axe X et joignez les profilés de l’axe Z au sommet. Ici encore, vous ne devez pas serrer complètement les vis, afin que l’ensemble du cadre conserve un peu de jeu.
Déplacez ensuite l’axe X jusqu’au lit d’impression. Vous pouvez maintenant serrer les vis des profilés de l’axe Z. Puis déplacez l’axe X jusqu’à l’extrémité du cadre. Vous pouvez maintenant également serrer le cadre en haut. Cette étape permet à l’assemblage de l’axe X, y compris la buse d'impression qui applique votre matériau d’impression 3D (filament) et l’extrudeur qui alimente le filament, de se déplacer en douceur le long de l’axe Z.
Ajuster les rouleaux de guidage des axes X et Z
La configuration de l’axe X est guidée le long de l’axe Z par des rouleaux de guidage. Réglez-les de la même manière que les rouleaux de guidage l’axe Y. En d’autres termes, si vous pouvez facilement déplacer les rouleaux de guidage et que l’axe se déplace en conséquence, ils sont correctement réglés. S’ils vont très rigides ou ne touchent pas les profilés de l’axe X, vous devez les desserrer ou les resserrer. Il en va de même pour la buse d'impression le long de l’axe X.
Niveler le lit d’impression

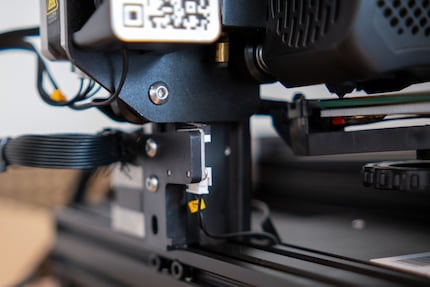

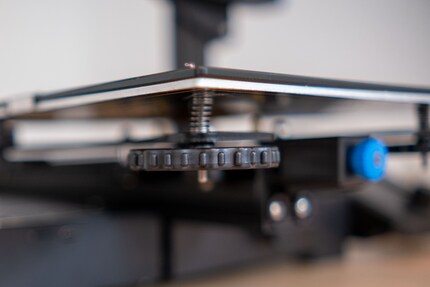

Le plus important pour une bonne impression est que la première couche soit appliquée proprement. Pour ce faire, le lit d’impression doit être nivelé, c'est-à-dire que tout est à la même hauteur partout, afin de permettre à la buse d'impression d’appliquer le filament de manière uniforme. Toutefois, avant de commencer le processus de nivellement du lit d'impression, vous devez l’abaisser autant que possible. Pour ce faire, vous devez utiliser les quatre vis à molette situées sous le lit d’impression. Vous pouvez également repositionner l’interrupteur de fin de course de l’axe Z s'il est trop haut ou trop bas. Il est préférable de laisser environ un demi-centimètre d'espace entre la buse et le lit d’impression. Après cela, le processus de nivellement est plus facile.
Vous devez toujours prendre votre temps lorsque vous nivelez, la première fois, répétez de préférence l'ensemble du processus six fois ou plus. Malheureusement, l’Ender 3 V2 n’a pas de nivèlement automatique du lit d’impression. Vous devez donc tout faire manuellement. D’ailleurs, il serait relativement facile d’en ajouter un, par exemple avec un capteur Bltouch.
Résultat

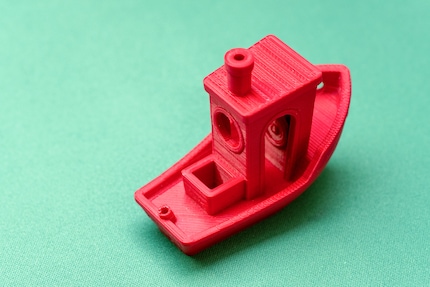

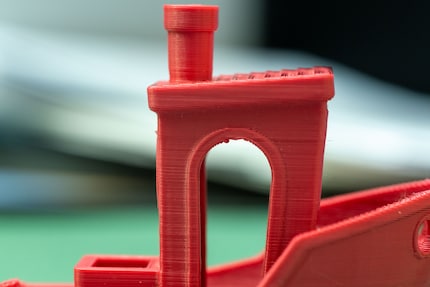

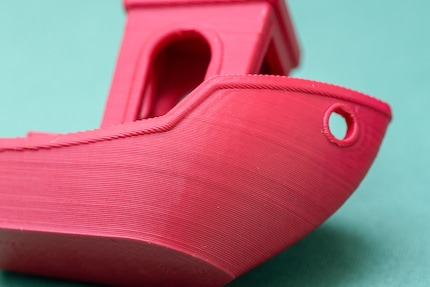

Grâce à ces conseils simples, j’ai pu obtenir un résultat honorable pour ma première impression. Je trouve mon Benchy plutôt réussi.
L’Ender 3 V2 étant livré en kit, vous pouvez non seulement réaliser des impressions réussies, mais aussi apprendre à connaître son fonctionnement. Après le montage, vous savez à quoi servent les vis, les rouleaux de guidage ou les courroies. Personnellement, je recommande l’Ender 3 V2 à tous ceux qui aiment bricoler et qui veulent se lancer dans l’impression 3D.
Avez-vous d’autres conseils pour améliorer les impressions de l’Ender 3 V2 ? Peut-être grâce à des mods ?
