Vos bureaux : le PC de Jonathan est caché dans un plateau de table

Il faut pas mal de savoir-faire et de temps pour construire un ordinateur dans un plateau de table. Jonathan a reçu ses connaissances en électronique et en menuiserie de son grand-père lorsqu’il était adolescent. Cette base a constitué la première pierre de son grand projet de construction, mais il a fallu aller bien plus loin.

Jonathan est commerçant de formation et instructeur de fitness en groupe. Il aime passer son temps libre sur des projets d’artisanat. Il lui aura fallu plus de 100 heures de travail pour fabriquer ce bureau. Une véritable expérience d’apprentissage. Il a conçu, planifié et assemblé le projet de bout en bout.

Un boîtier en chêne et en aluminium

Jonathan a assemblé les pièces de l’ordinateur dans un espace creux sous le plateau visible de la table. Difficile de faire plus propre en termes de configuration. Seul le câble d’alimentation indique que de l’électronique se cache à l’intérieur.

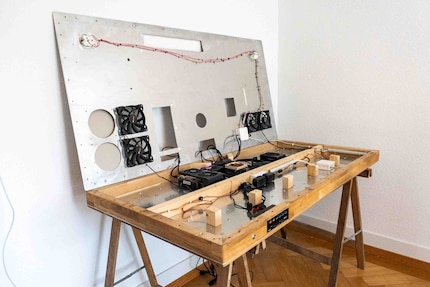

Jonathan a fabriqué la table comme un sandwich. La face supérieure est dotée d’une finition en lattes de chêne vissées par le bas. En dessous se trouve l’une des deux plaques d’aluminium de 3 mm d’épaisseur chacune. Viennent ensuite le cadre, puis une traverse en bois massif équarri.

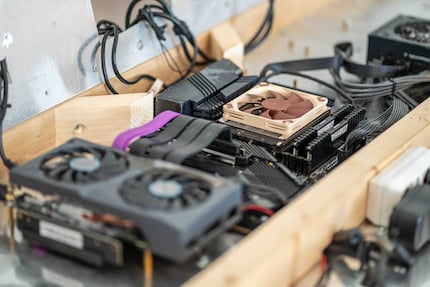

Tous les composants du PC (carte mère, alimentation, GPU et ventilateur) sont montés directement sur la plaque d’aluminium via des entretoises. L’aluminium n’est pas seulement là pour l’esthétique, mais aussi pour faciliter la fixation des composants. Il est également un meilleur conducteur de chaleur que le bois.

Aux origines de cette idée

Il y a quelques années, Jonathan est tombé sur une vidéo du Youtubeur DIY Perks. L’idée d’intégrer un PC performant dans un plateau de table l’a tout de suite fasciné, sans qu’il décide pour autant d’en faire un projet personnel.

À l’époque, Jonathan avait une Surface Pro 4 (2017) qui lui suffisait pour ses travaux de bureau. Sans compter que chez lui, il n’avait pas de pièce séparée pour loger du matériel technique. Il voulait cependant pouvoir profiter d’une machine performante. Il décide donc de trouver une solution individuelle, et c’est là que le projet de DIY Perks lui revient à l’esprit.

Le projet pose immédiatement un certain nombre de questions : quelle taille doit faire la table ? Comment fixer les composants du PC pour pouvoir les remplacer facilement ? Et comment faire fonctionner l’alimentation et la ventilation ?

Construction de la table et du PC

Le plan de travail est composé de plusieurs lattes de chêne que Jonathan peut poncer et huiler si besoin.

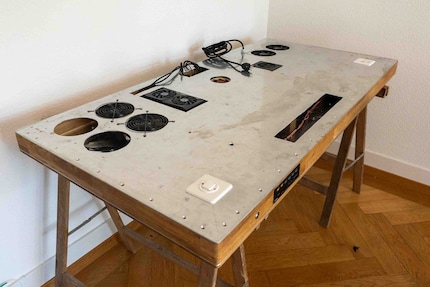

Le PC lui-même est monté à l’envers, car les ouvertures se trouvent sur la face inférieure. Toutes les fixations sur la plaque d’aluminium sont pré-percées. Cela permet à Jonathan de fixer les composants du PC, les périphériques et les câbles aux bons endroits. Grâce au filetage intérieur, tous les trous sont adaptés aux vis à métaux. L’ensemble pourra donc être démonté sans problème, si besoin.

Le courant passe par un seul câble qui part de la face inférieure et arrive à l’intérieur de la table. Au lieu d’une barrette de connexion, c’est un interrupteur encastré ordinaire qui a été installé sur le côté inférieur droit. Il alimente tous les composants en électricité via la boîte de distribution. Sur le côté inférieur gauche se trouve une triple prise de courant. Tout passe par l’interrupteur principal, ce qui permet d’allumer ou de couper toute l’alimentation électrique.

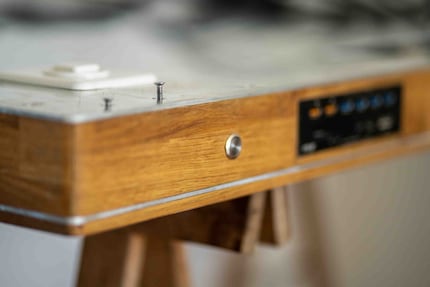

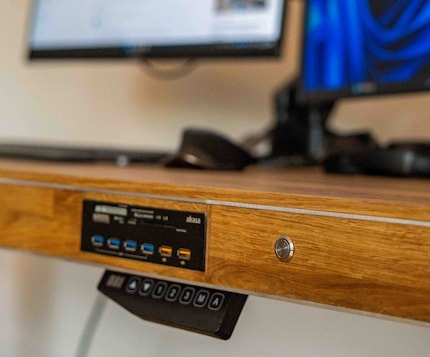

Sur le côté avant droit, Jonathan a intégré un bouton rond qui sert à démarrer le PC. Il fonctionne comme l’interrupteur frontal d’une tour classique. À côté se trouve un panneau de commande doté de ports USB et d’emplacements pour diverses cartes. Les supports de stockage ont été montés directement sur la carte mère : trois SSD, un pour OS et deux comme supports de stockage en RAID 1.

Flux d’air dans un plateau de table fermé

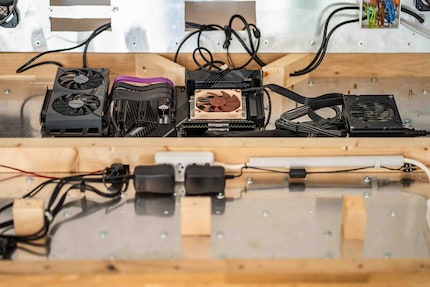

Dans un PC, l’air doit pouvoir bien circuler. Jonathan a beaucoup réfléchi à comment refroidir son plateau de table fermé. La solution : quatre ventilateurs de 140 mm, deux à chaque extrémité du bureau. Ils génèrent suffisamment d’air tout en restant silencieux.

L’air est aspiré à gauche, passe sur les composants, puis est expulsé à droite. Les ventilateurs ne sont pas connectés à la carte mère, mais à deux blocs d’alimentation, ce qui permet de garantir un flux d’air permanent. Une fois le PC éteint, la chaleur peut continuer à être évacuée. Au bout d’un an, la poussière ne s’est pratiquement pas accumulée.

Seul inconvénient de ce concept : le PC ne peut pas réguler le flux d’air selon ses besoins, car les ventilateurs fonctionnent toujours à la même vitesse. Un détail que Jonathan a choisi d’accepter.

Bilan à long terme et améliorations

Si la construction de Jonathan fonctionne parfaitement depuis un an et demi, certaines optimisations sont néanmoins de mise. La trappe d’accès à la carte mère est difficile à manipuler. Au lieu d’être accessibles par le bas via la trappe, il serait plus judicieux que les ports soient directement accessibles depuis le côté de la table. Cela permettrait de connecter plus facilement les périphériques.

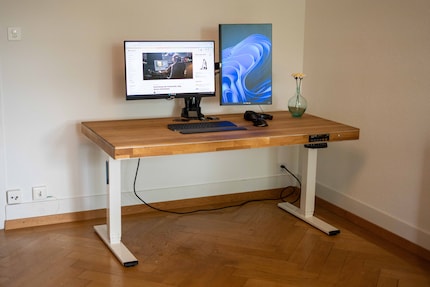

Le plateau de table repose sur un tréteau réglable en hauteur. Mais Jonathan n’ayant que très rarement utilisé le mécanisme, le piètement devrait à long terme être remplacé par deux pieds en U en métal noir thermolaqué pour un ensemble plus harmonieux.

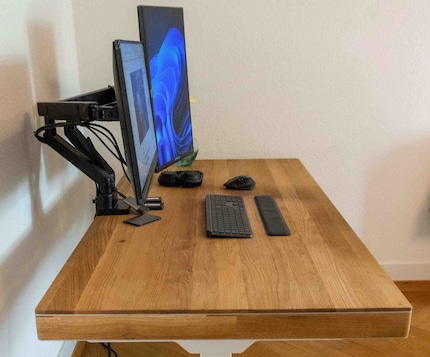

Avec ses 80 × 160 cm, la table est un peu trop grande pour le clavier, la souris et les quelques objets de Jonathan. Il compte la raccourcir en longueur et en largeur.

Liste des composants de la table PC de Jonathan

PC

• Bloc d’alimentation : Corsair SF600 (un bloc SF était nécessaire en raison de l’espace disponible, mais s’est avéré largement suffisant)
• Carte mère : Gigabyte MB Aorus Elite AX X570
• RAM : Corsair Vengeance LPX (2 x 32 Go, 3200 MHz, DDR4-RAM, DIMM)
• Processeur : AMD Ryzen 9 5900X (AM4, 3,7 Ghz)
• Ventilateur processeur : Noctua NH-L9aAM4
• GPU : Gigabyte Nvidia GeForce RTX 3050 (8 Go)
• Ventilateurs : 4 be quiet! Pure Wings 2, 140 mm
• Stockage : 2x WD Green SN350, 2 TB en miroir, 1x Intel 660p Retail pour disque C
• Écrans : DELL U2715h, DELL U2415

Périphériques

• Câble d’extension GPU : Carte Riser PCI-E Cooler Master
• Bouton marche/arrêt : interrupteur Mainboard Power Switch On-Off
• Clavier : Logitech MX Keys plus
• Souris : Logitech MX Master (un ancien modèle)
• Support d’écran : Icy Box IB-MS314-T (nous vous le recommandons !)
• Lecteur de cartes avant
• Piétement de bureau : Contini ET225E
